AutoCAD es un programa CAD orientado profesionalmente de Autodesk , ampliamente utilizado en ingeniería mecánica e industrias similares. AutoCAD se lanzó por primera vez en 1982 y se ha actualizado anualmente desde 2004, lo que lo convierte en el producto de referencia para varias aplicaciones CAD. Su popularidad se debe a la amplia gama de herramientas que ofrece, lo que la hace útil para una variedad de configuraciones y aplicaciones.
CAD puede ser 2D o 3D, según lo que esté diseñando. CAD 2D apareció por primera vez en la década de 1970 y utiliza formas simples como líneas y rectángulos para crear dibujos 2D del modelo deseado. Esta metodología de diseño está en el corazón de AutoCAD, aunque sus funciones se han ampliado a lo largo de las décadas para incluir capacidades 3D.
La versión completa de AutoCAD cuesta alrededor de $ 1800 por año, lo que puede parecer costoso para los aficionados, pero a menudo vale la pena la inversión para los profesionales. También existen licencias corporativas y educativas para instituciones que compran acceso multiusuario, por lo que muchas personas tienen acceso al software sin pagarlo personalmente.
Las aplicaciones reales de AutoCAD incluyen arquitectura, escultura, diseño de viviendas, ingeniería eléctrica, diseño de interiores, ingeniería civil, plantas industriales, ingeniería mecánica, arte y diseño de escenarios. ¡Vamos a sumergirnos en cómo se usa para todos!
1 usos de AutoCAD
Arquitectura
Uno de los usos más populares de AutoCAD hoy en día es la arquitectura. AutoCAD se divide en juegos de herramientas que proporcionan herramientas y modos de representación específicos según el tipo de proyecto en el que esté trabajando. Esto lo hace especialmente atractivo para la arquitectura, ya que muchas operaciones, como la construcción de paredes, puertas y techos, se realizan de forma paramétrica. Es más rápido, más eficiente y realmente práctico en el mundo real. AutoCAD también tiene características para reconstrucción, planificación de pisos, puertas, tuberías y ubicaciones de cableado.
Edificio del restaurante Lumen
touloukian touloukian inc. recibió el encargo de diseñar el edificio del restaurante Lumen como parte de los planes de desarrollo del centro de Detroit. La empresa usó AutoCAD para diseñar el restaurante, y los comensales están entusiasmados con el aspecto futurista y sofisticado que pudieron lograr. Utilizaron AutoCAD Architecture Toolkit para diseñar, analizar y probar la estabilidad del restaurante, además de crear instrucciones de construcción y documentar posibles problemas que podrían surgir durante la construcción.
edificio de la clase de la escuela
AutoCAD se utilizó junto con SketchUp y Lumion para diseñar un edificio escolar de tres pisos . El dibujo original se hizo en AutoCAD, luego el edificio se importó a SketchUp para agregar detalles como techos y pisos. Esto inició un proceso inverso entre programas para agregar diferentes detalles. Se han agregado ventanas, puertas y otros objetos preinstalados a AutoCAD porque su modo de operación y biblioteca hacen que sea muy conveniente trabajar de esta manera. También sirve para mostrar lo fácil que es trabajar con múltiples programas CAD y sacarle partido a cada uno.
Dibujo de techo
Como se muestra en este marco de tiempo de trabajo , cuando se trata de arquitectura, AutoCAD no solo es útil para proyectos terminados, sino que también es una herramienta eficaz para desarrollar ideas para un proyecto, o incluso secciones de un proyecto en su etapa conceptual, para mostrar a clientes o su equipo. En este caso, se utilizó AutoCAD para elaborar un diseño detallado del techo, desde aspectos como su estructura hasta elementos específicos como las tejas particulares utilizadas. AutoCAD le permite agregar comentarios y anotaciones que no interfieren con el modelo 3D para mejorar la comunicación durante el proceso de diseño.
2 Uso de AutoCAD
Diseño de interiores
Como mencionamos, AutoCAD es una herramienta de arquitectura excelente y ampliamente utilizada. Pero por ahora, nos hemos centrado en el diseño del hogar, que es un área de especialización aparte. El diseño del hogar incluye diseñar todo, desde el marco exterior de la casa hasta la iluminación ambiental y complementaria en el interior, así como las tuberías, el cableado y la ventilación. ¡Ciertamente es un trabajo duro!
vivienda sostenible
Matt Fajkus Architecture diseña con una filosofía de combinar sostenibilidad y belleza para lograr el mejor diseño posible. Con sede en Austin, Texas, el equipo construye casas para satisfacer el rápido crecimiento de la población , con un enfoque en la construcción sostenible en lugares donde antes se consideraba que construir era demasiado difícil. El proyecto se basa en AutoCAD porque permite a los diseñadores planificar la codificación y la construcción para estas tareas, incluso permitiéndoles planificar factores como la luz del día pasiva, la orientación del sol y los beneficios de la brisa natural.
Prueba de concepto impresa en 3D
Esta casa de prueba de concepto se ha reducido e impreso en 3D. Esta es una forma innovadora de evitar la molestia de crear maquetas en casa. El modelo está realizado tanto en 2D en AutoCAD como en 3D en SketchUp, y también totalmente enmarcado en AutoCAD. Además, podría dividirse en partes para que pudiera abrirse e interactuar con el cliente. Esta combinación de AutoCAD, diseño de viviendas e impresión 3D aporta nuevos beneficios al marketing de proyectos.
Exterior de una casa moderna
La fachada exterior de la casa fue diseñada usando AutoCAD y 3ds Max y es un buen ejemplo de cómo se puede trabajar en una vista 3D en AutoCAD. Al principio, el diseñador solo se centró en la estructura y luego pasó a los detalles exteriores, como el porche delantero. Finalmente, lo llevaron al modo de renderizado para mostrar la iluminación ventajosa y el aspecto sofisticado de la casa. Esto demuestra que, incluso sin software adicional, AutoCAD es una herramienta muy completa para cambiar fácilmente de una vista 2D a una vista 3D, lo que hace que ambos modos de operación sean muy prácticos.
3 Uso de AutoCAD
Reforma de interiores
El diseño de interiores puede ser uno de los usos más populares de AutoCAD gracias a sus herramientas dedicadas diseñadas específicamente para probar rápidamente composiciones y colores de interiores y visualizarlos en representaciones realistas. AutoCAD tiene una biblioteca de más de 8000 objetos de diseño de interiores domésticos, e incluso es útil para planificar diseños de diseño más complejos que deben tener en cuenta los requisitos técnicos, como los espacios de la cocina.
cafeteria interior
Lisa Kuhn aprendió sola a usar AutoCAD, gracias a los muchos recursos disponibles en Internet. Esto demuestra que, si bien AutoCAD es un software de grado industrial, también es excelente para proyectos personales. Lusa Kuhn ahora es propietaria de una empresa de diseño de interiores y, en uno de sus últimos proyectos, usó AutoCAD para diseñar el diseño interior, la iluminación y la decoración del Charley St.
sala de estar moderna
En este ejercicio práctico, un diseñador usó AutoCAD para modelar y decorar una habitación cuadrada simple . Para ello, comenzaron instalando fuentes de luz, tanto naturales como artificiales, y agregaron decoraciones para crear un ambiente agradable. Este ejercicio es una buena demostración de cómo puede usar texturas y materiales para crear objetos de aspecto realista, como alfombras y telas para sofás. También añaden detalles interesantes como muebles a medida que se pueden crear directamente en AutoCAD.
Acogedora sala de televisión
En este ejercicio de diseño también vemos decorar una habitación sencilla , sin embargo este timelapse va un paso más allá al contar también con planos técnicos de iluminación, cableado eléctrico y de ventilación. Además, el diseñador agregó una iluminación acogedora y muebles elegantes para completar el aspecto de la habitación.
4 Uso de AutoCAD
Escultura
AutoCAD puede ser una herramienta útil para modelar estructuras a menor escala o incluso modelar la estructura necesaria para un proyecto de arte más grande. Aunque AutoCAD es tradicionalmente un software profesional, muchas personas lo usan para modelar esculturas, que luego se pueden usar para crear métodos de fabricación amigables para los aficionados, como la impresión 3D o CNC.
escultura de coche
Para el Festival de Stratford en Ontario, Canadá, se le pidió a Andrew Mestern que creara una réplica esculpida en 3D del automóvil . Encontró una solución de cómo hacerlo en AutoCAD. Usó AutoCAD para diseñar la estructura interna que ayudaría a dar forma al automóvil (que luego se cortó con CNC) y para diseñar el chasis del automóvil. Las funciones de modelado 3D de AutoCAD también se han utilizado para facilitar la comunicación entre clientes, carpinteros y pintores para asegurarse de que todos estén de acuerdo con un proyecto y entiendan lo que deben hacer.
Escultura flor brillante
A menor escala, AutoCAD se puede utilizar para crear esculturas completas e incluso llevarlas a producción. Tal es el caso de esta popular lámpara impresa en 3D con forma de flor . Y ciertamente es popular porque 112 personas han compartido su entretenimiento en Thingiverse. La lámpara de flores se diseñó con AutoCAD y Rhino y solo necesita agregar una bombilla en el medio para que funcione.
Busto impreso en una impresora 3D
El artista Geoffrey Marshall usó AutoCAD para crear una escultura llamada «Busto de un Rhetor», que luego incorporó a ReMake y ReCap, ambos productos de Autodesk, para limpiar la malla y detallar el modelo. El resultado es una impresión con mucho detalle, y AutoCAD ha demostrado ser una herramienta muy útil para modelar la base original antes de agregar detalles escultóricos en programas especializados.
5 Uso de AutoCAD
Arte
Muchos artistas únicos y creativos van más allá de la pintura sobre lienzo y exploran constantemente nuevas tecnologías para dar vida a sus ideas. Como tal, muchos han recurrido a AutoCAD para el arte geométrico abstracto, para el modelado y renderizado 3D, o incluso para preparar estructuras para proyectos a gran escala. Algunas personas también lo usan para crear gráficos 2D que luego se pueden cortar en murales en máquinas CNC.
Pantalla de proyector artístico
Andrey Snobar es un artista que proyecta arte interactivo en edificios . Utiliza AutoCAD como herramienta de modelado para reproducir los edificios en los que planea proyectar su trabajo para poder trazar las proyecciones. Comenzó a usar AutoCAD para la arquitectura general y luego se dedicó al arte de la proyección en su tiempo libre. Ahora trabaja a tiempo completo como artista usando AutoCAD.
talla de flores
El tallado CNC en 2D ha experimentado recientemente un auge en el mundo del arte. AutoCAD es una opción popular para proyectos CNC en 2D porque, en esencia, es un software de dibujo en 2D que funciona con líneas vectoriales, no con píxeles. Como tal, puede ser una gran herramienta para crear planos que luego se utilizarán en el proceso CAM . Vemos fabricantes en GS Zone CNC Solution importando un dibujo de flores dibujado a mano en AutoCAD y trazando líneas para crear una trayectoria de CNC. Este diseño se puede transferir a una máquina CNC para cortarlo.
Modelado y renderizado de dados
AutoCAD también se puede utilizar para diseñar y renderizar modelos 3D en entornos realistas y más artísticos. En este caso, puede ver cómo QasimCAD usó AutoCAD para modelar los dados en el entorno de modelado 3D de AutoCAD y luego asignó materiales, texturas e iluminación para representar los dados simulados de manera realista.
6. Uso de AutoCAD
Establecer accesorios de diseño
Parece que hay poco que puedas hacer cuando se trata de diseñar cuando usas AutoCAD. Incluso se utiliza para modelar y hacer dibujos de escenarios teatrales y accesorios para películas y actuaciones. ¡La combinación del arte dramático con la ingeniería y el diseño hace posible un increíble realismo teatral!
Diseño instalado
Volviendo al Festival de Stratford en Ontario, Canadá, el equipo de diseño del festival pudo diseñar los escenarios para la obra de Shakespeare . El proceso de diseño se llevó a cabo en dispositivos móviles utilizando la aplicación AutoCAD, lo que les permitió trabajar sobre la marcha, de forma remota, mientras agregaban comentarios y cambios al trabajo de otras personas a medida que avanzaba. También permitió que el equipo revisara fácilmente el diseño del kit desde su teléfono sin tener que sacar la computadora.
Lexo Jr. de Pixar

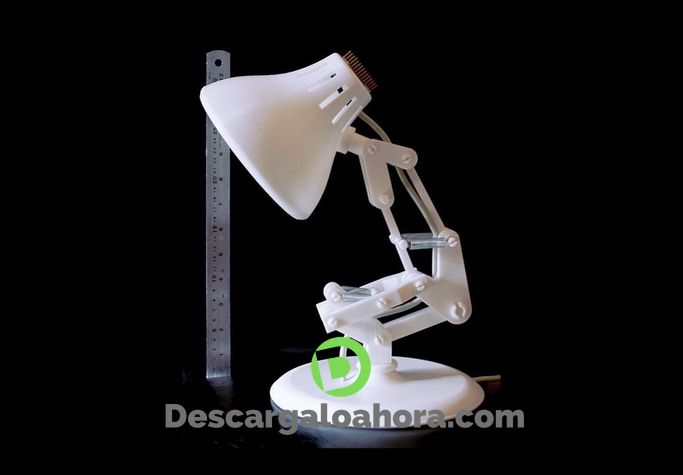

La Lexo Jr es la lámpara icónica de Pixar que rompe la «i» del logotipo de Pixar antes de cada película. Esta recreación a mediana escala de Lexo Jr. fue modelada en AutoCAD para impresión 3D . Este tipo de diseño es el proyecto ideal para un software como AutoCAD, ya que se compone principalmente de nervios. Por lo tanto, un dibujo en 2D es la forma más eficiente de modelarlos y organizarlos.
Casco de soldado de asalto
¡Que la caja de herramientas te acompañe! Este casco de soldado de asalto es usable y fue diseñado con AutoCAD Meshmixer e impreso en 3D. El diseño se ha optimizado para imprimir en una impresora FDM de escritorio estándar con un espacio de trabajo de 200 x 200 mm.
7 Uso de AutoCAD
Ingeniería civil
La ingeniería civil es otro de los usos más populares de AutoCAD. Para este propósito, existe un paquete especial de herramientas, así como para ingeniería mecánica e ingeniería eléctrica. Sin embargo, los proyectos de ingeniería civil también pueden utilizar juegos de herramientas mecánicas y arquitectónicas. Algunos trabajos generales de ingeniería civil se centran en la reparación de puentes y carreteras, y AutoCAD no se queda atrás a la hora de proporcionar todas las herramientas necesarias para este tipo de proyectos.
Simulación de construcción de puentes
El Departamento de Transporte de Nuevo México recibió la tarea de diseñar puentes para mejorar el transporte en el área , lo cual era difícil en ese momento. Para este proyecto a gran escala, utilizaron AutoCAD Civil 3D, el kit de herramientas de AutoCAD Civil Engineering. El conjunto de herramientas les permitió crear alineaciones y superficies, hacer cálculos directamente en el programa de diseño y preparar toda la documentación necesaria, lo que lo hizo muy conveniente, muy organizado, dando menos espacio para errores de traducción o conversión.
diseño de puente colgante
Los puentes colgantes se utilizan en los casos en que el espacio debajo del puente no debe contener columnas. Esto se puede hacer por muchas razones, como la falta de espacio libre debajo, para evitar bloquear una determinada parte de la ciudad, o incluso para evitar cosas como graffiti en las columnas del puente. Diseñar un puente colgante con AutoCAD es un proceso eficiente con todas las herramientas necesarias para crear diferentes tipos de puentes.
diseño de carreteras
La ingeniería civil no se limita al diseño de puentes o incluso al diseño de ingeniería civil. El alcance incluye el diseño de edificios, parques y otras estructuras estáticas. El uso de AutoCAD para diseñar una carretera no es un procedimiento fácil porque debe tomar el terreno original de la región y realizar todos los cambios necesarios para que esté lo más libre de obstáculos posible. Además, se deben considerar una serie de factores ambientales: el calor, la lluvia, el fuego e incluso los tipos de vehículos que se utilizarán. La forma conveniente de AutoCAD para almacenar documentación, así como las herramientas dedicadas proporcionadas por AutoCAD Civil 3D, la convierten en la herramienta preferida de la industria cuando se trabaja en este tipo de proyectos.
8. Uso de AutoCAD
Empresas industriales
La construcción de plantas industriales se refiere al proceso de planificación, diseño y creación del diseño de un conjunto de máquinas, piezas y controles que se utilizarán para construir otra cosa; por ejemplo, plantas de aceite, plantas de fabricación y plantas de procesamiento de alimentos. Por lo tanto, un proceso generalmente consiste en organizar todos los procesos que se van a ejecutar de una manera que ahorre tiempo, facilite el mantenimiento y asegure que todos los recursos necesarios estén disponibles. Esta es una rama muy importante de la tecnología y, por lo tanto, es importante tener un buen software que te ayude con esto.
Modernización de una planta de envasado automatizada

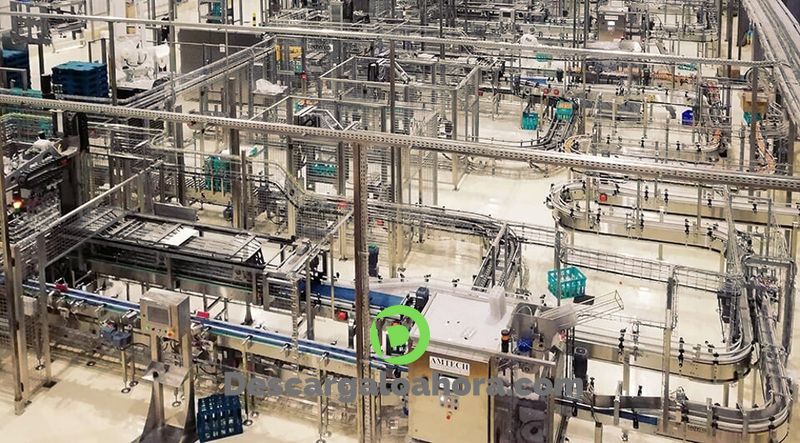

Technica International es una empresa que desarrolla sistemas de producción para envasar cualquier cosa: alimentos, bebidas, medicamentos, papel. Lo que sea, pueden empacarlo. Utilizan la colección de fabricación de diseños de productos de Autodesk, que incluye AutoCAD. Dicen que eligieron estos productos porque Autodesk es la marca de confianza en la industria, y su flexibilidad para la portabilidad entre programas les ha permitido integrar todo a la perfección. Por ejemplo, pudieron crear una biblioteca de todos sus componentes estándar usando AutoCAD, que luego podría usarse fácilmente en otro software de Autodesk.
Diagrama de tubería de una planta de gas natural
Process Pipeline Services utiliza el conjunto de herramientas 3D de AutoCAD Plant para diseñar tuberías e instalaciones elevadas , especialmente para gas natural, que puede ser difícil de transportar. También utilizan tecnología de escaneo 3D para crear nubes de puntos que AutoCAD interpreta y brindan la aproximación más cercana posible a las condiciones reales. Esto ayuda a crear proyectos precisos y de alta calidad.
9 Uso de AutoCAD
Ingeniería Mecánica
AutoCAD se concibió originalmente como software para ingeniería mecánica. Su uso se ha expandido con el tiempo, haciéndolo popular en otros medios. Pero todavía se usa ampliamente para su propósito original y se considera un estándar de la industria que cualquier ingeniero de diseño mecánico capaz debería poder usar.
La ingeniería mecánica tiene una gama muy amplia de aplicaciones. Básicamente, si es una estructura y se puede mover, probablemente fue diseñada por un ingeniero mecánico; por ejemplo, ascensores, trenes, automóviles y aviones. Y eso no es todo: los sistemas de refrigeración, los sistemas de tuberías, los sistemas de fontanería y los sistemas de calefacción no se mueven por sí solos, sino que funcionan moviendo fluidos o incluso cambiando sus estados termodinámicos, por lo que también entran dentro del concepto de ingeniería mecánica. AutoCAD Mechanical Toolset es muy completo en cuanto a lo que tiene que ofrecer para poder implementar esta amplia gama de aplicaciones.
Modernización de calderas de carbón.
El Departamento de Obras Públicas e Infraestructura de Sudáfrica necesitaba encontrar una solución al problema de las calderas defectuosas . Una de las dos calderas del centro penitenciario falló, lo que obligó a la caldera restante a trabajar horas extra y, finalmente, ambas calderas dejaron de funcionar. Se desarrollaron diseños de alta calidad para las nuevas calderas utilizando AutoCAD y Revit, y un eficiente proceso de ingeniería mecánica optimizó el tiempo necesario para tomar una decisión urgente.
mini torno

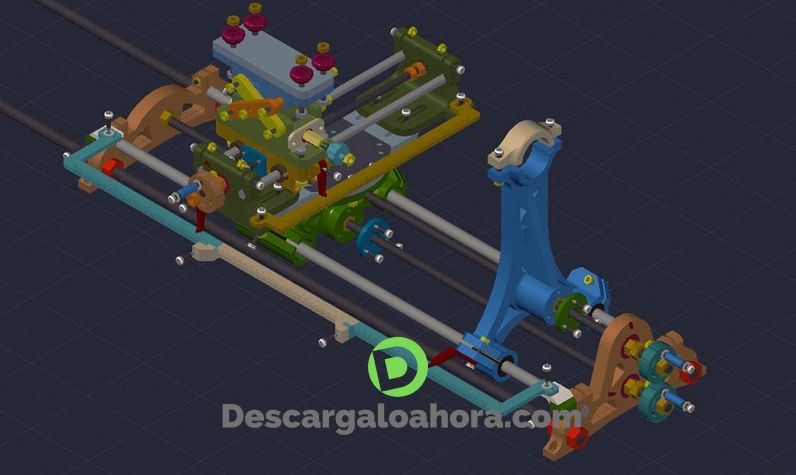

Como ejemplo de verdadero diseño mecánico (en contraposición al térmico), el usuario de Thingiverse TRENDi77 ha desarrollado un mini torno funcional , que consta de unas 40 piezas diseñadas en AutoCAD. La máquina se puede imprimir en 3D, pero también requerirá algunos componentes adicionales, como cojinetes, tuercas y pernos, tuberías de acero, que están disponibles en AutoCAD como piezas estándar para facilitar su uso.
turbina eólica
Obtener energía también es responsabilidad de la ingeniería mecánica. Ya se trate de turbinas, represas o combustibles, los ingenieros mecánicos están trabajando para encontrar las formas más eficientes de generar energía, con un enfoque reciente en hacer que estos procesos sean lo más sostenibles posible. El usuario de Thingiverse, plaszlonet, diseñó una turbina eólica impresa en 3D para la competencia, y lo hizo usando AutoCAD. La biblioteca de piezas estándar de AutoCAD facilitó el diseño con equipos opcionales, como cojinetes y varillas.
10. Uso de AutoCAD
Ingenieria Eléctrica
AutoCAD también está equipado con herramientas eléctricas, e incluso ofrece un kit de herramientas eléctricas dedicado que es una herramienta popular para diseñar sistemas eléctricos y electrónicos. Tiene un conjunto muy completo de símbolos regulados para el trabajo eléctrico, así como la capacidad de modelar sistemas tanto de CC como de CA.
Planta de energía sostenible
Conco Energy Solutions es una empresa que trabaja en soluciones de control y protección de subestaciones en África. En 2018, se convirtieron en parte del equipo que trabaja en el parque eólico de Cangnas , donde se utilizó AutoCAD, junto con Inventor y Vault, para diseñar no solo el parque eólico, sino también los sistemas de suministro de energía para alimentar a las comunidades cercanas. AutoCAD se utiliza para diseñar diseños y formas de vincular varios sistemas a la sala de control.
fichas electronicas

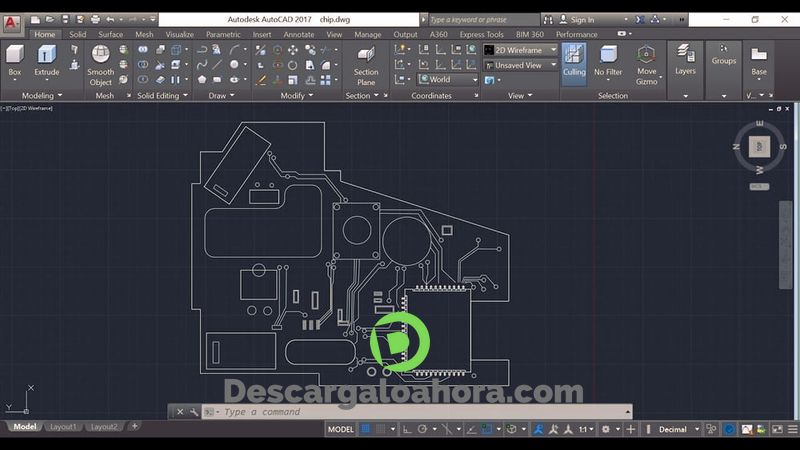

La diferencia entre la ingeniería eléctrica y la electrónica a menudo se relaciona con el rango de voltajes y corrientes que utilizan, la escala de los proyectos o los tipos de aplicaciones para los que están destinados. De cualquier manera, tienden a ir de la mano. La ingeniería eléctrica suministra energía a su hogar que usted usa para alimentar su computadora, mientras que la electrónica se usó para alimentar su computadora.
