BricsCAD y AutoCAD son programas de diseño asistido por computadora (CAD) enfocados en el trabajo 2D, aunque ambos también tienen capacidades de modelado 3D. Algunas aplicaciones comunes de este tipo de software son la arquitectura, el modelado de información de construcción (BIM) , el diseño de placas de circuito impreso (PCB), la ingeniería mecánica y el diseño de máquinas herramienta de control numérico por computadora (CNC) .
AutoCAD fue desarrollado por Autodesk en 1982, y su autoridad e influencia en el mundo CAD 2D continúa hasta el día de hoy. Es el estándar de la industria para arquitectura, BIM, chapa y diseño mecánico. De hecho, el conocido formato DWG fue creado y licenciado por Autodesk junto con AutoCAD.
BricsCAD es una pieza de software relativamente nueva, lanzada por primera vez por Bricsys en 2002 y actualmente en su versión 22 . BricsCAD es un competidor directo de AutoCAD debido a interfaces y aplicaciones de software similares. BricsCAD es una herramienta popular para arquitectura, diseño de interiores y BIM.
En este artículo, veremos las similitudes y diferencias entre los dos programas en términos de precio, características, soporte y más.
BricsCAD frente a AutoCAD
Precios Licencias
BricsCAD y AutoCAD pueden parecer grandes inversiones a primera vista, pero ambos ofrecen una amplia gama de opciones de suscripción y versiones a diferentes precios. Tienen pruebas gratuitas, licencias para estudiantes y diferentes versiones para diferentes aplicaciones.
Si bien repasaremos todas las opciones aquí, en el resto de este artículo, nos centraremos en las versiones más populares y completas del software. Para BricsCAD, esto significa BricsCAD Ultimate, y para AutoCAD, significa la versión de escritorio completa de AutoCAD.
BricsCAD
BricsCAD está disponible en cinco ediciones: Lite , Pro , BIM , Mechanical y Shape . Para aquellos que necesitan acceso a múltiples juegos de herramientas, existe BricsCAD Ultimate . Antes de pasar a los rangos de precios, primero comprendamos la diferencia entre cada versión.
Versiones
Lite es la licencia más económica pero está limitada a herramientas de dibujo 2D, mientras que Pro agrega herramientas 3D. BricsCAD BIM, como sugiere el nombre, incluye herramientas BIM impulsadas por IA, mientras que Mechanical incluye kits de herramientas para ingenieros mecánicos y diseñadores de productos. También tiene diseño de piezas, diseño de chapa y modo de ensamblaje.
BricsCAD Ultimate combina características Lite, Pro, BIM y Mechanical. Por otro lado, BricsCAD Shape es una versión simplificada gratuita de BricsCAD 3D para principiantes. Puede ingresar archivos DWG, DXF y SketchUp y generar archivos DWG y DXF para usar en cualquier otro software CAD 2D.
Opciones de licencia
Si desea probar antes de comprar, BricsCAD ofrece una prueba gratuita de 30 días de BricsCAD Ultimate para que pueda experimentar con diferentes conjuntos de herramientas sin siquiera especificar un método de pago. Después de eso, puede elegir una licencia anual, de tres años o perpetua.
- Lite: ~ $315 por un año, ~ $850 por tres años o ~ $590 por una licencia perpetua más ~$120/año por mantenimiento.
- Pros: ~$615 por un año, ~$1655 por tres años, o ~$1150 por una licencia perpetua más ~$230/año por mantenimiento.
- Mecánica: ~$950 por un año, ~$2570 por tres años, o ~$1780 por una licencia perpetua más ~$355/año por mantenimiento.
- BIM: ~$1010 por un año, ~$2725 por tres años, o ~$1890 por una licencia perpetua más ~$380/año por mantenimiento.
- Ultimate: ~$1120/año, ~$3020 por tres años, o ~$2100 por una licencia perpetua más ~$420/año por mantenimiento.
Además, si es estudiante, puede registrarse como estudiante y obtener acceso gratuito a BricsCAD Ultimate durante un año.
autocad
AutoCAD tiene menos versiones que BricsCAD, pero lo compensa con las plataformas adicionales que admite. Además de las dos versiones de escritorio, existen aplicaciones móviles y web que aumentarán su acceso a sus proyectos.
Versiones
Si no necesitas toda la potencia de AutoCAD, existe una versión limitada llamada AutoCAD LT que solo incluye herramientas 2D a un precio muy reducido. Cualquier suscripción de escritorio incluye la aplicación web de AutoCAD .
Además, AutoCAD ahora está disponible para dispositivos con pantalla táctil . La aplicación se puede descargar gratis y comienza con una prueba gratuita de siete días, después de lo cual necesitará una suscripción para crear nuevos dibujos. Si ya tiene una licencia de AutoCAD, puede usar las funciones Premium de forma gratuita o actualizar a una suscripción Ultimate para agregar almacenamiento en la nube y aumentar el tamaño máximo de archivo.
Opciones de licencia
AutoCAD ofrece una prueba gratuita de 30 días, así como una garantía de devolución de dinero de 30 días si compra el software y cambia de opinión. A diferencia de BricsCAD, debe ingresar los detalles de pago, pero puede cancelar en cualquier momento antes de que haya pasado el período de 30 días. AutoCAD solía ser una compra única, pero en estos días, todas las opciones de licencia están basadas en suscripción.
- Mobile Premium: ~$5 por mes o ~$55 por año (gratis con licencia de escritorio)
- Mobile Ultimate: ~$15/mes o ~$110/año.
- LT: ~$60 por mes, ~$460 por año, o ~$1310 por tres años.
- AutoCAD: $235/mes, $1865/año o $5315 por tres años.
También hay una opción Flex recién creada que le otorga una licencia para una versión limitada de AutoCAD por un número determinado de días. La opción Flex funciona con tokens de Autodesk precomprados, con un costo de AutoCAD de 7 tokens las 24 horas. Los tokens cuestan $3 y pueden usarse para una variedad de productos de Autodesk y distribuirse entre diferentes usuarios. Esta es una opción útil si solo usa AutoCAD ocasionalmente, por lo que no vale la pena mantener una suscripción.
Al igual que con BricsCAD, también puede obtener una licencia de estudiante de AutoCAD gratuita por un año presentando un comprobante de inscripción. Para mantener el acceso de su estudiante, debe volver a presentar una solicitud cada año.
BricsCAD frente a AutoCAD
Requisitos del sistema
Los requisitos para ejecutar ambos programas son bastante altos, como se espera de un software de diseño potente. Una diferencia notable es que BricsCAD se puede ejecutar en Ubuntu, mientras que AutoCAD está limitado a Windows o MacOS (aunque agrega la comodidad de las aplicaciones móviles y web). Ambos programas se pueden utilizar con un ratón de tres botones o una tableta gráfica.
BricsCAD
- SO: Windows 10 o posterior de 64 bits (compatible con Windows 8.1 hasta 2023); MacOS 10.13 o superior solo con hardware basado en Intel; Ubuntu V18.04 o superior
- RAM: 8 GB mínimo, se recomiendan 16 GB
- Espacio en disco requerido: 2 GB para la instalación
autocad
- SO: Windows 8.1 o posterior, 64 bits; macOS 10.15 o posterior
- RAM: 8 GB mínimo, se recomiendan 16 GB
- Espacio en disco requerido: 7 GB para la instalación
BricsCAD frente a AutoCAD
diseño de la interfaz de usuario
A primera vista, BricsCAD y AutoCAD son muy similares. Ambos se usan principalmente en modo oscuro y ambos tienen un espacio de trabajo que ocupa la mayor parte de la pantalla, con una cinta en la parte superior y una barra de comandos en la parte inferior. Ambos programas tienen una barra de acceso rápido y un menú de programas en la parte superior de la ventana. Entonces, como dicen, el diablo está en los detalles.
BricsCAD
1. Ventana de inicio
BricsCAD se abre con una ventana de inicio donde puede elegir qué perfil de BricsCAD abrir. Aquí puede elegir si desea abrir el espacio de trabajo Dibujo, Modelado, Mecánica o BIM.
2. Cinta
BricsCAD y AutoCAD tienen barras de herramientas de cinta similares en la parte superior del área de dibujo. Aquí encontrarás las herramientas más utilizadas. Las pestañas Inicio, Insertar, Anotar, Paramétrico, Ver, Administrar, Salida y Colaborar aparecen en ambos programas. Sin embargo, algunas de las herramientas disponibles en la cinta cambiarán según su perfil.
3. Barra lateral
A la derecha de la ventana hay una barra lateral de ventanas apilable personalizada. Aquí, puede bloquear ventanas para herramientas de uso común, como material, propiedades de línea o capas, para que pueda acceder fácilmente a ellas sin tener que buscar en el menú de cinta para encontrarlas.
4. Gestión del espacio de trabajo
En la parte inferior de la ventana, en la barra de estado, puede encontrar el Control del espacio de trabajo, que brinda información sobre el proyecto y el contexto actual. Por ejemplo, le indica el sistema de medidas que utiliza el documento y el espacio de trabajo en el que se encuentra. Aquí también puede habilitar opciones como Cuadrícula, Anclaje y Ortogonal.
Tanto BricsCAD como AutoCAD tienen una línea de comando donde ingresa los comandos que puede encontrar justo encima del control del espacio de trabajo en BricsCAD. También puede hacer que el campo de la línea de comando flote en otra parte de la ventana.
5. Menú del espacio de trabajo
Para cambiar los espacios de trabajo una vez dentro de un documento, puede navegar hasta el borde derecho del control del espacio de trabajo en la barra de estado y hacer clic con el botón derecho en el espacio de trabajo, como Dibujo. Se abrirá un menú de opciones y, al seleccionar cualquiera de ellas, su programa cambiará al espacio de trabajo seleccionado.
6. Menú cuadrado
Hay un menú adicional que no está adjunto a ninguna parte de la ventana. Se llama Los Cuatro . El cuadrado es un menú contextual emergente que muestra herramientas relacionadas con el espacio de trabajo actual y también es parcialmente personalizable. Utiliza el reconocimiento de entidades para determinar qué comandos son útiles actualmente para acelerar su flujo de trabajo. Por ejemplo, si hace clic con el botón derecho en una fila en el espacio de trabajo, aparecerá un menú cuádruple que muestra herramientas como modificar, aplicar capas y cambiar el tamaño, entre otras cosas.

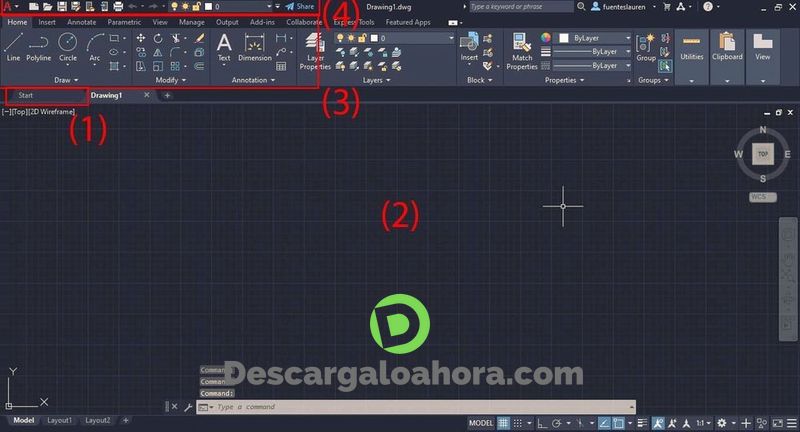

autocad
1. Pestaña de inicio
Cuando abre AutoCAD por primera vez, se abre en la pestaña Inicio, donde encontrará opciones para abrir un documento o crear uno nuevo. También muestra sus documentos abiertos recientemente, así como enlaces útiles.
AutoCAD se abre en el espacio de trabajo 2D de forma predeterminada. Para abrir las herramientas 3D u otras herramientas avanzadas, vaya al menú Cambiar espacio de trabajo en la esquina inferior izquierda de la pantalla. Esto es diferente del iniciador de BricsCAD donde puede abrir el entorno 3D directamente.
2. Ventana de visualización
El espacio de dibujo en AutoCAD se conoce como ventana gráfica y ocupa la mayor parte de la pantalla. Aquí puedes ver tu dibujo y tus capas. A medida que activa o desactiva las capas, las verá aparecer y desaparecer en la ventana gráfica.
3. Cinta
La primera pestaña de la cinta de opciones de AutoCAD se llama Inicio. Aquí puede encontrar herramientas básicas de trabajo como herramientas de dibujo, modificaciones, anotaciones y capas. En las demás pestañas encontrarás información más detallada sobre cada una de las herramientas anteriores. Por ejemplo, en Anotar encontrará opciones de formato para anotaciones, dimensiones y líneas centrales, entre otras.
Varios documentos abiertos al mismo tiempo están organizados en pestañas que aparecen debajo de la cinta.
4. Barra de herramientas de acceso rápido
En la barra de acceso rápido en la parte superior izquierda de la ventana, encontrará herramientas comunes como Guardar, Abrir, Deshacer y Rehacer. Puede personalizar esta barra de herramientas para incluir otras herramientas de uso común, como el menú Capa.

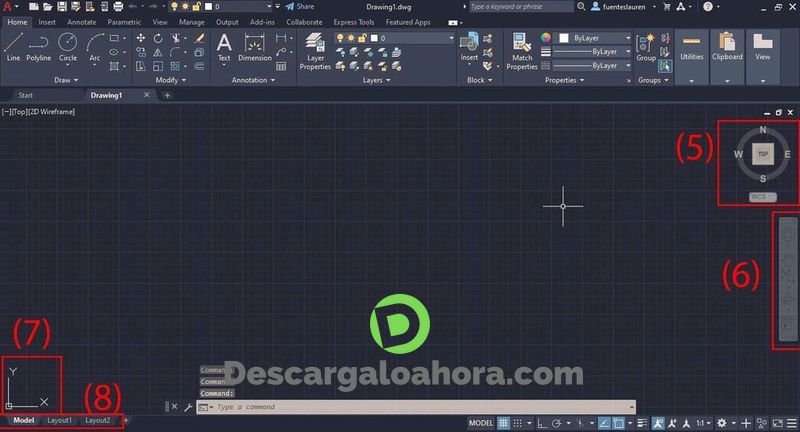

5. Ver cubo
Dentro de la ventana gráfica, flotando en la esquina superior derecha, puede encontrar un cubo de vista que le permite cambiar la perspectiva. Si va a dibujar en 2D, permanecerá en la vista superior todo el tiempo. De hecho, solo se usa después de comenzar a modelar en 3D para ver diferentes lados del modelo o una vista isométrica.
Debajo de View Cube hay una barra de navegación donde encontrará herramientas como la panorámica y varias opciones de zoom, como la ventana Zoom.
7. Sistema de coordenadas
Dentro de la ventana gráfica en la esquina inferior izquierda encontrará el Sistema de coordenadas de usuario (UCS). Por lo general, lo verá flotando, simplemente indicando el sistema de coordenadas del dibujo, pero sin representar realmente el origen del dibujo. Sin embargo, puede usar comandos para cambiarlo de flotar a un punto real dentro del dibujo.
8. Diseños
Debajo de la ventana gráfica, encontrará una pestaña Diseño que le permite cambiar entre diferentes diseños de dibujo. Por lo general, hay tres opciones: «Modelo», donde crea su dibujo, y «Diseño 1» y «Diseño 2», que especifican espacios de formato que representan cómo se verá el modelo cuando se imprima en PDF. Si desea exportar su modelo a PDF en lugar de usarlo directamente en AutoCAD, generalmente crea una plantilla de formato de diseño y la usa como uno de los diseños al exportar.
La exportación a PDF se realiza mediante la función Trazar, que puede encontrar en la pestaña Salida de la cinta.
BricsCAD frente a AutoCAD
Características Funciones
BricsCAD y AutoCAD tienen filosofías similares en la forma en que funcionan, sin embargo, hay muchos puntos en los que difieren. Por ejemplo, ambos usan bloques, pero lo hacen de manera diferente: AutoCAD usa bloques dinámicos, mientras que BricsCAD usa bloques paramétricos.
Ambos programas tienen capacidad de programación Lisp para aplicaciones de IA, e incluso está disponible en BricsCAD Lite (pero no en AutoCAD LT). Sin embargo, la programación en BricsCAD o AutoCAD usando Lisp es una función avanzada que se usa para crear rutinas personalizadas. Un usuario novato no profundizará en esto, pero es bueno saber qué opciones tiene.
Otra cosa a tener en cuenta al trabajar en cualquiera de estos programas es que todo lo que haces en tu espacio de trabajo es un comando. El comando Línea se usa para dibujar una línea, el comando Recortar se usa para borrar, etc. Incluso si selecciona una herramienta, esta es solo una forma visual de acceder al comando.
Ambos programas permiten complementos para ampliar y extender su funcionalidad. En el caso de AutoCAD, se denominan complementos , mientras que BricsCAD se denomina aplicaciones de terceros .
BricsCAD
El menú cuadrado, como se mencionó brevemente anteriormente, es un menú contextual emergente con opciones que cambian según el objeto seleccionado actualmente. Se puede activar y desactivar en la barra de estado o con la tecla de acceso rápido F12.
Puede acceder al menú cuádruple haciendo clic con el botón derecho, pero si desea acceder al menú contextual tradicional para opciones como Copiar o Pegar, puede hacerlo presionando el botón derecho del mouse un poco más.
Bloquear
Blockify es el equivalente de AutoCAD del nombre más obvio «Crear bloque», con algunos beneficios adicionales. Convierte objetos de línea y polilínea en bloques, incluidos círculos y formas irregulares. Además, utiliza IA para reconocer formas similares presentes en el dibujo y convertirlas en bloques.

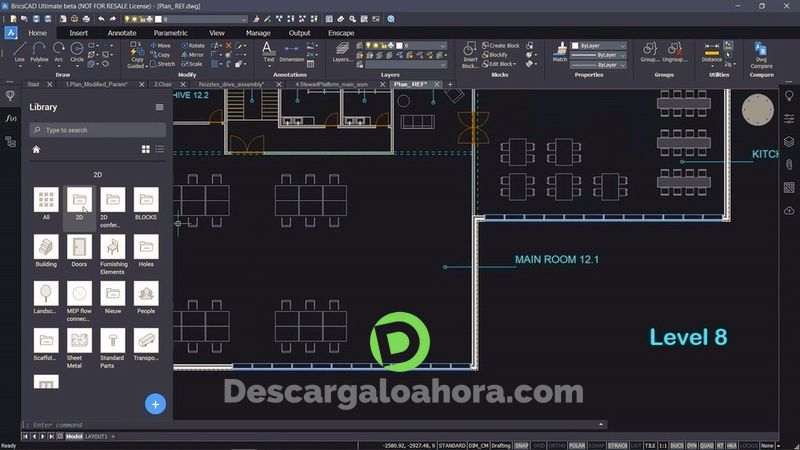

Bloques paramétricos
Los bloques se pueden crear y utilizar en entornos 2D y 3D. Dado que son paramétricos, un bloque puede contener líneas de diferentes longitudes, opacidades, grosores o colores. Por ejemplo, puede tener un bloque de mesa con dos opciones para una mesa larga y una mesa corta. Esto es diferente de AutoCAD, que usa bloques dinámicos.
modelado directo
El modelado directo es una función de modelado 3D en BricsCAD. Esto le permite crear un dibujo 2D en una superficie 3D y luego empujar y tirar de las áreas creadas por el dibujo para modificar directamente la geometría sin ninguna operación.
Copiar con avisos Transferir con avisos
La funcionalidad de copiar y mover en BricsCAD es similar a la funcionalidad de copiar y pegar en AutoCAD, con la ventaja adicional de que BricsCAD también tiene la capacidad de usar IA para determinar una curva recomendada para usar como guía.
equipos
Al igual que AutoCAD, BricsCAD usa comandos, pero no depende tanto de ellos debido al menú de cuatro núcleos siempre presente.
Puede repetir cualquier comando que acaba de hacer con un doble clic.

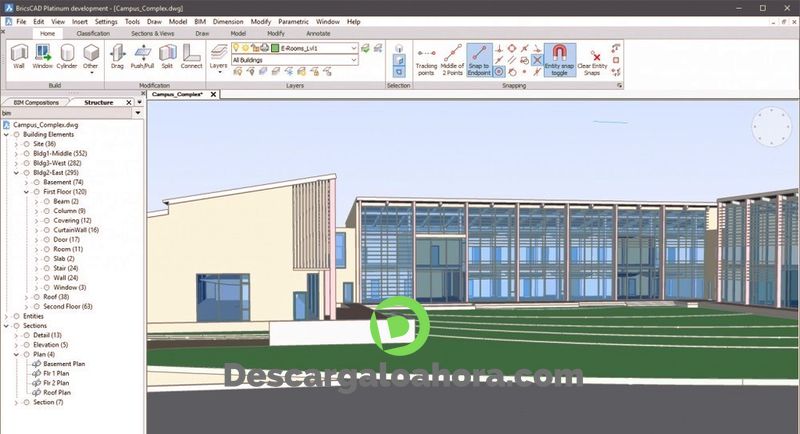

BIM
El entorno BIM es muy inteligente. Toma los parámetros iniciales del proyecto, como el tamaño aproximado, la altura y el costo, y luego utiliza el aprendizaje automático para limitar el soporte del proyecto dentro de esos parámetros. Esto facilita el cambio entre CAD 2D y BIM 3D.
También puede conceptualizar con formas básicas y luego convertirlas en los perfiles y piezas estándar adecuados en lugar de tener que preocuparse por ellos desde el principio.
mecánico
BricsCAD Mechanical se centra en el espacio de trabajo 3D. Tiene diseño de pieza, diseño de chapa y diseño de ensamblaje.
La ventaja del paquete de chapa es que puede crear y procesar archivos DWG de chapa directamente en BricsCAD. Por ejemplo, en SolidWorks , que también tiene un paquete de chapa , necesitará un programa adicional para poder procesar posteriormente sus archivos DWG de chapa.
Al igual que SolidWorks, en BricsCAD tiene generación automática de dibujos. Esto significa que cuando crea un modelo 3D, puede crear automáticamente vistas 2D del modelo, como vistas lateral, frontal y posterior, en lugar de dibujarlas a mano. También puede usar dependencias de compilación y copiar elementos y cuerpos.
Compatibilidad con archivos de AutoCAD
Reconociendo la posición de AutoCAD como el estándar de la industria, BricsCAD es totalmente capaz de abrir cualquier archivo creado en AutoCAD, incluso conservando capas y formatos de capa. Los bloques dinámicos creados en AutoCAD también se pueden transferir a BricsCAD y permanecer como bloques, pero no se pueden editar en BricsCAD como en AutoCAD porque se volverán paramétricos.
autocad
Funcionalidad básica
Al igual que BricsCAD, AutoCAD tiene todos los comandos de dibujo 2D, como línea, polilínea, círculo, herramientas de modificación, espejo, desplazamiento y más. También tiene una línea de comandos y su respuesta a los comandos es más confiable que BricsCAD. Puede repetir cualquier comando que acaba de hacer presionando la tecla Enter.
Además de las características tradicionales de AutoCAD, AutoCAD tiene siete juegos de herramientas específicos de la industria para arquitectura , diseño mecánico , diseño eléctrico, diseño de plantas, plomería, diseño rasterizado y mapeo 3D. Todos los juegos de herramientas están incluidos en la licencia de AutoCAD.
Arquitectura
Esta caja de herramientas incluye más de 8500 componentes arquitectónicos y bloques en capas. Puede cambiar entre 2D y 3D e interpretar las líneas como paredes para automatizar las alturas de las rejillas de paredes y techos. También tiene un modo llamado «Modo de reparación» en el que puede mostrar el estado actual del modelo, el estado durante la reparación y el estado completado en un archivo.
mecánico
Mechanical Toolbox incluye más de 700 000 piezas y características estándar, como tuercas, pernos y engranajes. También puede usar capas inteligentes para que AutoCAD reconozca los elementos de la máquina, ahorrándole el tiempo de cambiar manualmente las capas. Puede crear especificaciones (BOM) y anotaciones de dimensiones y tolerancias geométricas (GDT).
La caja de herramientas Mecánica también incluye modelado 2D de análisis de elementos finitos (FEA). El modelado 2D es útil cuando se trabaja con estructuras simétricas.

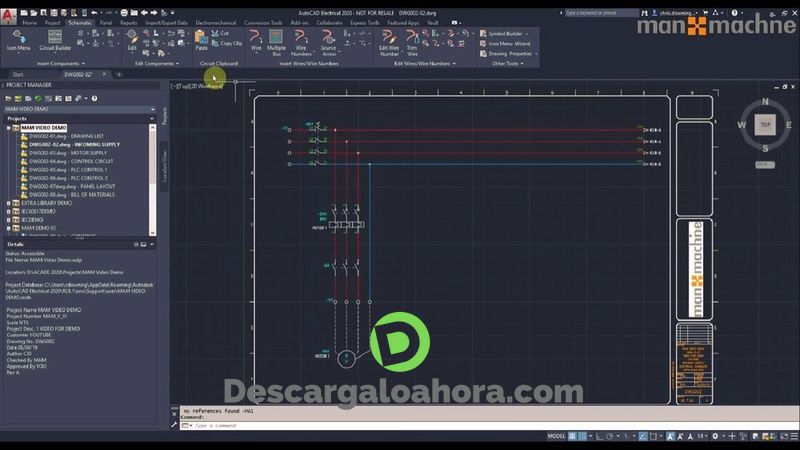

Eléctrico
El kit de herramientas eléctricas contiene más de 65 000 símbolos eléctricos que también se pueden personalizar. También puede automatizar y numerar cables y componentes para una mejor organización. Puede automatizar las especificaciones hasta el punto en que pueda estar informado sobre la cantidad de cable necesaria para un proyecto.
Para simplificar los circuitos, puede tener subsistemas dentro de un sistema. Va más allá de los simples diagramas: puede crear paneles de control y controladores lógicos programables (PLC) con AutoCAD Electrical.
Otros juegos de herramientas
El kit de herramientas mecánicas, eléctricas y de plomería (MEP) se utiliza para el diseño y la planificación de HVAC. Le permite colocar conductos estándar en el sitio que está diseñando y Map 3D le permite respaldar la planificación y el diseño con datos geológicos.
Con la caja de herramientas Plant 3D, puede crear diagramas de tuberías e instrumentación (PID) de la planta, así como modelos 3D. Especifica el flujo de trabajo, las conexiones y las estaciones en la empresa.
Finalmente, la caja de herramientas Raster and Design es una caja de herramientas especializada que convierte archivos PDF, escaneos e imágenes rasterizadas en archivos DWG.
Dibujo Modelado
AutoCAD 3D tiene modelado sólido, de superficie y de malla, aunque a menudo se realizan en otros programas. El modelado de sólidos generalmente se realiza en SolidWorks, mientras que el modelado de superficies y mallas es más común en Blender.
Puede crear bloques dinámicos, guardarlos y acceder fácilmente a ellos en la paleta de bloques, y contar automáticamente el número de ciertos bloques presentes en el dibujo. Con el historial de dibujos, puede volver a las versiones anteriores de un dibujo para comparar o deshacer los cambios que haya realizado.
BricsCAD frente a AutoCAD
Ejemplos de aplicación
Ambos programas tienen un público objetivo muy similar, mayoritariamente centrado en la arquitectura, aunque también pueden ser utilizados en menor escala para otras aplicaciones.
BricsCAD
- Aplicaciones: BricsCAD es utilizado principalmente por arquitectos, planificadores, diseñadores de interiores e ingenieros BIM. Muchos trabajadores independientes prefieren AutoCAD debido a la disponibilidad de varias versiones a diferentes precios. Muchos usuarios informan que aunque usan AutoCAD en el trabajo, prefieren BricsCAD en casa.
- Casos de uso: Bricsys es una empresa de software belga, por lo que BricsCAD es más común en Europa y partes de Asia. En los Emiratos Árabes Unidos , el gobierno utiliza BrisCAD para regular el estado estructural de todas las viviendas y edificios.
autocad
- Aplicaciones: AutoCAD se utiliza principalmente en arquitectura, ingeniería mecánica, ingeniería de plantas y procesamiento de chapa. AutoCAD también se utiliza para flujos de trabajo y organigramas.

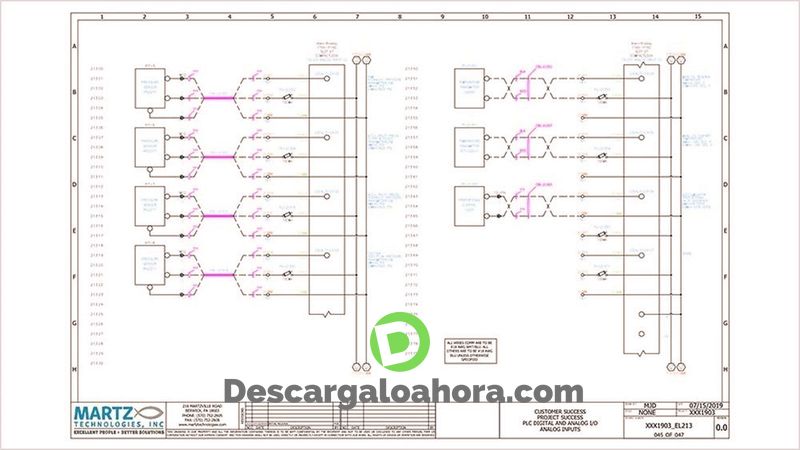

- Casos de uso: Martz Technologies, Inc. utiliza AutoCAD para toda su documentación de ingeniería eléctrica. Ajc Architects usó AutoCAD para diseñar sus nuevos Duraframes, que son marcos estructurales para un mejor soporte durante los terremotos. diferencias entre bricscad y autocad
