Escala de AutoCAD: cómo hacerlo

Escala de AutoCAD: todo lo que necesita saber

el tamaño es correcto

AutoCAD es una increíble pieza de software que permite a los diseñadores e ingenieros hacer maravillas en sus campos. Inventadas en la década de 1980, las herramientas que ofreció fueron revolucionarias en cuanto a la eficiencia de todo el proceso de diseño. A día de hoy, AutoCAD es la opción preferida de muchos profesionales debido a sus innumerables funciones intuitivas. Una de esas herramientas que aprenderemos hoy es el escalado en AutoCAD.

Escalar un objeto o dibujo significa convertirlo a un tamaño más conveniente y legible. Imagina que tienes un plano de planta de aproximadamente 1000 x 1000 pulgadas. No tiene sentido imprimir todo el plano de planta en tamaño real; es poco práctico Por lo tanto, puede reducirlo en un factor de 1:100, lo que mostrará 100 pulgadas del plano de planta real en 1 pulgada de papel, lo que lo hace mucho más fácil para fines representativos.

En este artículo, veremos todo lo que AutoCAD tiene para ofrecer con su herramienta de escalado. ¡Empecemos!

Escala de AutoCAD: todo lo que necesita saber

Factorización

La función más simple y quizás la más básica de la herramienta de zoom es hacer zoom por un factor. Puede usar esto cuando necesite escalar el dibujo para que se ajuste a sus dimensiones o necesite otra copia del boceto a una escala diferente.

El factor de escala representa el tamaño del objeto como un decimal. Un factor de escala entre 0 y 1 reducirá la escala del objeto, y un factor de escala superior a 1 aumentará el tamaño.

Pasos

1. Seleccione el dibujo u objeto que desee e ingrese el comando ESCALA.
2. Seleccione un punto base y agregue un factor de escala.
3. Presiona Enter y tu dibujo será escalado. (Si desea conservar el dibujo original y obtener otra copia a escala, use el comando COPIAR para el factor de escala).

Por qué usar este método

Esta herramienta es simple y conveniente. En lugar de escalar cada elemento en el paso final, puede escalar metódicamente todo el dibujo en cualquier momento. Esto puede ahorrar tiempo y garantizar que otros elementos en los dibujos se escalen adecuadamente, como bloques, sombreados (más sobre esto más adelante) y dimensiones.

Soporte adicional

Puede obtener más información sobre el factor de escala base en la documentación oficial de Autodesk . También hay un video de College Online que explica brevemente el método.

Escala de AutoCAD: todo lo que necesita saber

Usa el enlace

No siempre es posible tener el factor de escala exacto requerido para un dibujo. Aquí es cuando es útil escalar objetos usando un enlace. Utiliza un boceto preexistente con el mismo principio de funcionamiento que el método del factor de escala: ingresa la longitud original y la longitud deseada, y AutoCAD escala los objetos de acuerdo con la referencia.

Pasos

1. Como ejemplo, dibuje dos cuadrados de 1″. Uno será nuestro cuadrado de referencia y el otro lo escalaremos.
2. Seleccione el cuadrado de referencia e ingrese el comando ESCALA.
3. Seleccione el punto base y haga clic en la opción Vínculo en la línea de comando.
4. Especifique la longitud original de 1 pulgada y luego la longitud deseada de 1/4 de pulgada.
5. Presiona Enter y el cuadrado debería ser ahora una cuarta parte de su tamaño original.

Por qué usar este método

Este método es útil cuando se desconoce el factor de escala final. Esto ahorra el tiempo requerido para el cálculo, así como cualquier error que pueda ocurrir debido al uso de un factor de escala arbitrario. Además, ayuda a escalar objetos rápidamente al garantizar que los elementos de dibujo se escalan de manera uniforme.

Soporte adicional

El sitio web de Autodesk tiene un tutorial completo. También puede encontrar un gran video de CAD en negro en YouTube que explica el escalado de referencia en detalle.

Escala de AutoCAD: todo lo que necesita saber

Uso de imágenes importadas

Este método de escalado es útil para escalar imágenes y dibujos que ha importado a su espacio de dibujo.

Considere un dibujo PDF que importó que muestra una dimensión de 10 pulgadas de largo. Pero cuando lo mide en AutoCAD, muestra un valor diferente. Si tuviera que editarlo ahora, el dibujo sería un completo desastre. Entonces, para que se ajuste a la longitud declarada, debe usar el comando de escala. El proceso es similar al método de pesaje según el estándar.

Pasos

1. Importe un archivo PDF o una imagen usando la función de importación.
2. Seleccione un archivo PDF o una imagen e ingrese ESCALA en la línea de comando.
3. Seleccione dos puntos en una imagen o dibujo con dimensiones conocidas. Estas serán nuestras pautas.
4. Ingrese el valor para la dimensión especificada y presione Entrar. Las dimensiones de la imagen ahora están escaladas para coincidir con las dimensiones del dibujo.

Por qué usar este método

Los diseñadores suelen utilizar imágenes y mapas como referencias en sus dibujos; se dibujan bocetos adicionales sobre los dibujos existentes para mejorar o revisar el boceto anterior. El problema es que la escala de un archivo de imagen no es necesariamente precisa, dependiendo de dónde se exportó y si se ha cambiado de tamaño mientras tanto. Una vez que se establece la escala inicial, el diseñador puede dibujar o editar un boceto o plano de planta sin preocuparse por desviarse del plano original.

Soporte adicional

Definitivamente debería consultar la documentación de Autodesk , que explica en detalle los pasos para escalar una imagen o un archivo PDF. También hay un video tutorial breve pero detallado sobre el escalado de imágenes en el canal de YouTube CAD en negro .

Escala de AutoCAD: todo lo que necesita saber

Eclosión

El sombreado es una característica importante en los dibujos, que muestra el plano de corte de un objeto. En los dibujos arquitectónicos, el sombreado a menudo representa visualmente los diferentes tipos de materiales utilizados. En otras palabras, el sombreado ayuda al espectador a comprender las diferentes áreas del dibujo.

A veces, cuando se usa el comando SOMBREA ​​en AutoCAD, las líneas pueden estar demasiado cerca o demasiado separadas. Ambos significan que las líneas de sombreado no corresponden a la escala del dibujo. Esto se nota especialmente cuando se imprimen diseños grandes como casas o edificios.

Averigüemos cómo ajustar correctamente el tamaño de la escotilla.

Pasos

1. Tenga en cuenta que 100″ en la vida real se representan como 10″ en el boceto. Este factor de escala es 0,1.
2. Seleccione el área que desea sombrear usando el comando SOMBREA.
3. Calcule el factor de escala (0,1 en este caso) e ingrese un valor en el cuadro Factor de escala de sombreado.
4. Presione Entrar y la escala de sombreado ahora coincide con la escala del dibujo.

Por qué usar este método

Como se mencionó anteriormente, los patrones de sombreado son un aspecto importante de muchos dibujos. Si la escala de la escotilla no coincide con la escala del dibujo, la apariencia general del boceto será incorrecta. ¡Incluso puede terminar con una gota sólida de tinta en su impresión de boceto final!

Soporte adicional

Autodesk explicó de manera muy simple cómo configurar la escala de sombreado . También debería ver este video tutorial de YouTube de John Bordeaux , donde explica cómo afecta el sombreado a los dibujos en AutoCAD.

Escala de AutoCAD: todo lo que necesita saber

Ver área

La función de ventana gráfica en AutoCAD es una excelente manera de obtener una vista previa de los dibujos antes de imprimirlos. En el espacio de la ventana gráfica, puede representar diferentes áreas del boceto, mostrando lo que quiera resaltar. Por ejemplo, puede ser todo el dibujo de un lado o varias vistas de cerca.

Tenga en cuenta que en este método de escalado, el dibujo se escala en relación con el tamaño del papel, no con las unidades o dimensiones reales. Por lo tanto, la escala de la imagen depende del tamaño de papel que elija. La escala en las ventanas gráficas se muestra como «unidad de papel: unidad de dibujo». Así, una escala de 1:10 significa que 1 pulgada en el papel corresponde a 10 pulgadas en el dibujo.

Veamos cómo empezar a hacer zoom en las ventanas gráficas.

Pasos

1. Ingrese el espacio de diseño y use la función Configuración de página para personalizar la página.
2. Cree ventanas gráficas con el comando -VPORT en el espacio papel.
3. Seleccione cualquier ventana gráfica y el zoom de la ventana gráfica será visible en la barra de estado a continuación.
4. Seleccione una de las escalas disponibles para escalar la ventana gráfica en consecuencia.
5. Si el tamaño de escala deseado no aparece en la lista, seleccione una opción personalizada y agregue una escala personalizada.
6. Después de escalar la ventana gráfica, asegúrese de bloquear la ventana gráfica para evitar cualquier cambio.

Por qué usar este método

Las ventanas gráficas permiten al lector comprender ciertas áreas del dibujo con gran detalle. Cuando escala un dibujo en la ventana gráfica, puede asignar varias escalas al mismo dibujo. Además, debido a que esta escala se realiza en el espacio de diseño en papel, las dimensiones del modelo original permanecen sin cambios. Esto le permite obtener un dibujo a diferentes escalas sin afectar el original.

Soporte adicional

En la documentación del producto de AutoCAD, Autodesk mencionó cómo puede hacer zoom en la ventana gráfica. Además, hay un breve tutorial en YouTube de AIMCAD que muestra cómo funciona la escala de la ventana gráfica.

Escala de AutoCAD: todo lo que necesita saber

anotativo

Este método de escalado se utiliza para escalar objetos anotativos. (En AutoCAD, puede asignar una propiedad anotativa a un grupo de objetos). Esto garantiza que el tamaño de los objetos anotativos permanezca igual independientemente de la escala que utilice. Esto es útil cuando está imprimiendo vistas de su dibujo en diferentes escalas.

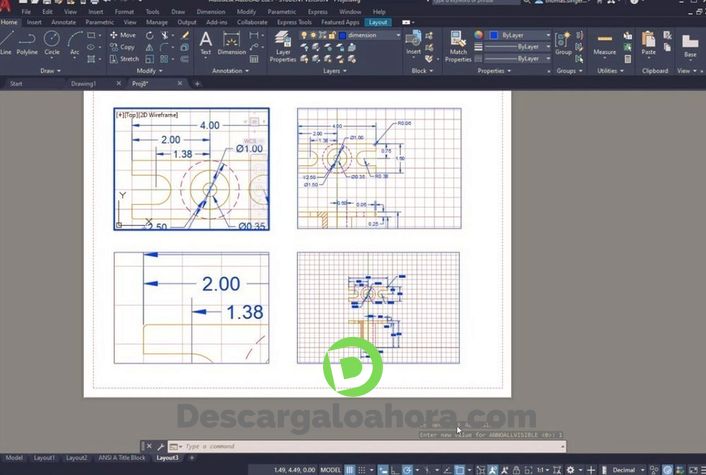

El escalado anotativo se usa normalmente para fijar el tamaño y las dimensiones del texto en un dibujo. Consideremos el caso en el que está viendo un plano de planta en espacio papel en tres ventanas diferentes, cada una a una escala diferente. Una ventana muestra el plano de planta completo a escala 1:2, mientras que las otras dos ventanas de detalle utilizan una escala 1:4. Si las cotas y el texto no tienen asignada una propiedad anotativa, aparecen en el dibujo en diferentes tamaños. Una vez que hace que las dimensiones y el texto sean anotativos, sin importar a qué escala vea el dibujo, el tamaño del texto permanece igual en todo momento.

Este método es un poco más complicado que los demás, por lo que le sugerimos que vea el video vinculado a continuación. Esto te ayudará a tener una idea clara de cómo hacer esto y cómo puedes usar la escala anotativa en tus dibujos.

Por qué usar este método

El escalado anotativo ofrece una excelente manera de conciliar tamaños en diferentes escalas. Anteriormente, para cada nueva escala, tenía que dibujar una dimensión o texto por separado. Esto agregó mucho trabajo repetitivo. Con el escalado anotativo, una vez que se establecen el tamaño y las dimensiones del texto, permanecen fijos en todos los dibujos y se ajustan para adaptarse a la escala del boceto.

Soporte adicional

Autodesk ha proporcionado una guía rápida para usar Anotación y Escalado de objetos en su sección de Guía del usuario. Tom Singer en YouTube explica todo el proceso de escalado anotativo en detalle en su accesible tutorial.

Escala de AutoCAD: todo lo que necesita saber

CONSPIRACIÓN

Imprimir en AutoCAD significa imprimir la salida de su dibujo. Este es el último paso en todo el proceso de diseño. El resultado es el resultado final en una hoja de papel, que probablemente se utilizará como referencia.

Cuando selecciona esta opción de escala, escala todo el dibujo, incluidos todos los objetos y elementos. Por lo tanto, debe estar seguro y tener en cuenta todos los factores de escala que haya utilizado al dibujar el boceto. Si no usó la escala al dibujar, esta opción es útil para hacer todo a la vez. Como en nuestro primer método, aquí asignamos un factor de escala. Hagámoslo ahora.

Pasos

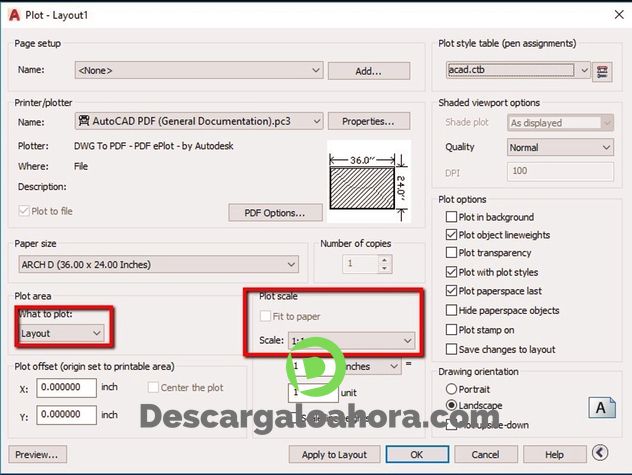

1. En el espacio modelo, escriba «Ctrl + P». Se abrirá la ventana Preferencias de impresión.
2. En esta ventana, configure la página y seleccione la impresora o el trazador de su elección.
3. En el área de trazado, debajo de qué trazar, seleccione la opción de ventana. Seleccione dos puntos de esquina de su dibujo. Esta será el área que se considerará para la impresión final.
4. En la escala del gráfico, establezca el factor de escala de los parámetros especificados. También está disponible una opción de escala personalizada para ingresar sus propios valores.
5. Revise el dibujo y haga clic en Aceptar. Su dibujo a escala ahora se envía al trazador o se guarda para la impresión de su elección.

Por qué usar este método

Si no ha escalado ningún elemento de su dibujo y ahora está completo, puede usar la opción de escala de trazado para hacer todo el dibujo a la vez: no tiene que escalar cada elemento individualmente.

Sin embargo, tenga en cuenta que los elementos que ya son pequeños pueden perder todos los detalles (¡o incluso desaparecer!) cuando se alejan. Además, si ya ha aplicado escalas en la ventana gráfica o en los elementos reales, el uso de la escala de trazado se aplicará a la escala existente de esos objetos.

Soporte adicional

AutoCAD tiene una guía rápida que ilustra cómo configurar la escala de trazado. El canal de YouTube de SourceCAD explica este método con gran detalle. El video es adecuado tanto para principiantes como para diseñadores experimentados .
