Sombreado de AutoCAD: todo lo que necesita saber
¿Qué es esto?
Supongamos que completó un dibujo 2D en AutoCAD , incluyó todas las vistas requeridas, agregó todas las dimensiones y lo completó con sus notas y BOM. Ha cubierto todo, desde el bloque de título hasta el último detalle de limpieza molesto. Sin embargo, puede omitir un paso final que realmente definirá sus detalles y le dará vida a su dibujo… ¡sombreado!
En pocas palabras, Hatching es un comando de AutoCAD que le permite rellenar un área con un patrón. Hay tres tipos de sombreado estándar para elegir: Patrón, Sólido y Degradado.
Una vez que haya elegido un tipo de sombreado de uno de estos tres, puede personalizarlo aún más y personalizarlo cambiando el color, la escala, el ángulo y la opacidad.
Cuando crea un patrón de sombreado, es un solo objeto unido, como un grupo de líneas y puntos diferentes. Esto ayuda a mantener el tamaño del archivo de dibujo más pequeño que si solo estuviera copiando los objetos.
¡Al combinar tipos de techo corredizo y personalizarlos, puede crear casi cualquier diseño de techo corredizo con el que pueda soñar!
En este artículo, explicaremos por qué la eclosión es una herramienta tan valiosa, cómo hacerlo, dónde obtener más patrones de eclosión y le daremos algunos consejos para acelerar el proceso.
Sabemos que tienes más dibujos, ¡así que comencemos!
Sombreado de AutoCAD: todo lo que necesita saber
Solicitud
La eclosión puede mejorar la legibilidad de los dibujos para la fabricación, la ingeniería civil, la arquitectura y otros campos. Básicamente, el sombreado le permite distinguir detalles en un dibujo, especialmente en secciones que muestran múltiples partes o materiales.
Por ejemplo, en muchos dibujos de fabricación, se asignan patrones de sombreado individuales a materiales individuales para darle una idea rápida de qué están hechas las piezas, como acero o aluminio.
En el ámbito de la arquitectura, el sombreado realmente lleva los dibujos de paisajes al siguiente nivel al agregar diferenciación a elementos como el césped y los árboles.
También puede jugar con opciones de colores sólidos, cambiar la transparencia y superponer capas.
La eclosión también agrega sombras e imágenes para mejorar el aspecto del dibujo y crear realismo.
Por ejemplo, puede crear sus propios mosaicos de piso o patrones de salpicadero, o un trabajo de pintura personalizado para su automóvil.
Sombreado de AutoCAD: todo lo que necesita saber
Cómo hacerlo
Ahora lo guiaremos a través de los pasos para agregar sombreado a los dibujos de AutoCAD. ¡Abra el archivo de dibujo y luego siga las instrucciones a continuación para agregar su primera escotilla!
1AutoCAD Hatch: todo lo que necesita saber
Paso 1: Comando de sombreado
Haga clic en la herramienta Sombreado en la cinta superior de la pestaña Inicio o escriba Sombreado (o H) en la línea de comando para abrir la cinta Sombreado.
Ahora trabajaremos de izquierda a derecha a lo largo de los paneles de cinta de la escotilla.
2AutoCAD Hatch: todo lo que necesita saber
Paso 2: Fronteras
El panel de bordes le brinda varias opciones sobre cómo elegir dónde desea aplicar el sombreado. Esto también le permitirá cambiar su escotilla más adelante.
Los dos más comunes son:
- Elija puntos: haga clic dentro de la forma cerrada y listo: ¡está sombreado!
- Selección de objetos: Individualidad de selección de elementos de forma cerrada. Esto puede significar muchos clics, pero es un método muy preciso cuando se trata de formas complejas.
3AutoCAD Hatch: todo lo que necesita saber
Paso 3: Plantilla
Una vez que haya seleccionado el panel de plantillas, puede desplazarse y ver todas las plantillas precargadas que AutoCAD tiene para ofrecer. Este es el panel que le permite elegir qué «tipo» de sombreado desea aplicar:
- Patrón: AutoCAD viene con más de 70 patrones de sombreado predeterminados predefinidos para elegir. (Si desea crear el suyo propio, lo cubriremos en un momento).
- Sólido: este tipo le permite llenar un área con un solo color sólido, ya sea predeterminado o personalizado.
- Degradado. El degradado aparece como una transición suave entre dos colores de su elección en un patrón circular o lineal.
4AutoCAD Hatch: todo lo que necesita saber
Paso 4: Propiedades
El panel de propiedades es donde selecciona una capa para su patrón y crea algunos efectos de sombreado geniales.
Al ajustar el ángulo, la transparencia y la escala de su patrón, puede abrir infinitas posibilidades. Si está abrumado por todas las opciones que se ofrecen, use la configuración predeterminada y su plantilla estará bien.
5AutoCAD Hatch: todo lo que necesita saber
Paso 5: Origen
«Inicio» cambia el patrón de sombreado para que coincida perfectamente con el punto seleccionado. Use esto si desea controlar dónde comienza el patrón.
Este es un buen ejemplo de cómo puede utilizar la opción Establecer punto de inicio. Esto le permitirá mover y manipular donde comienza el patrón para que pueda alinear los objetos según sus especificaciones.
Sombreado de AutoCAD: todo lo que necesita saber

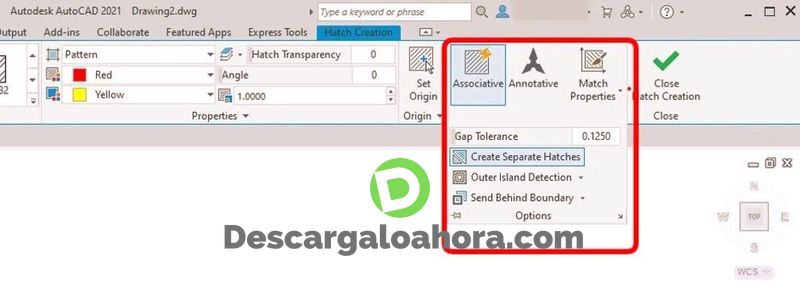

Paso 6: Opciones
El panel de opciones de la cinta de sombreado le permite establecer varias propiedades finales del patrón.
- Asociativo: controla la actualización automática de sombreados cuando cambian sus límites.
- Anotativo: si está utilizando ventanas gráficas, esto cambiará el tamaño del sombreado para que coincida con la escala de la ventana gráfica.
- Asignar propiedades: asigna las propiedades del patrón de sombreado a otro que ya haya creado.
También puede profundizar más configurando «Crear escotillas separadas», «Detección de isla exterior» y «Enviar al extranjero» y ver cómo afectan sus patrones.
Sombreado de AutoCAD: todo lo que necesita saber

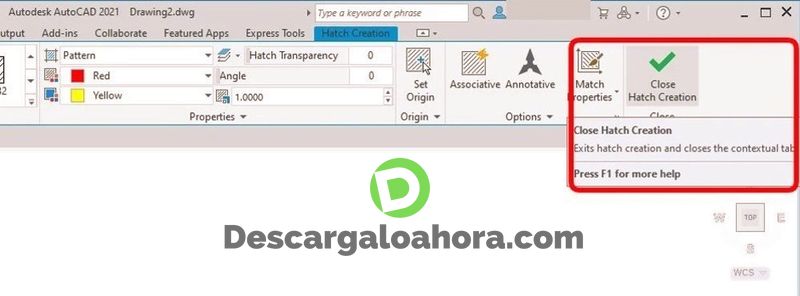

Paso 7: Guarde el cierre
¡Advertencia! Una vez que haya elegido su patrón de sombreado y lo haya configurado de la manera que desee, no olvide hacer clic en la gran marca de verificación verde «Cerrar» al final de la cinta, o todo su trabajo será en vano.
Si desea cambiar su sombreado después de haberlo creado, haga doble clic en cualquier sombreado para seleccionarlo y la cinta de sombreado se volverá a abrir automáticamente.
Sombreado de AutoCAD: todo lo que necesita saber

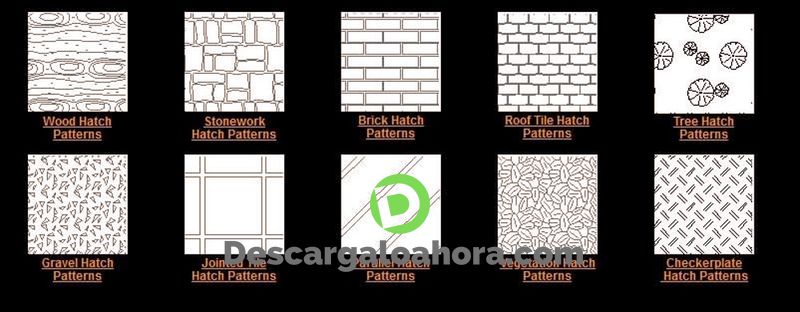

Fuentes adicionales
Si está buscando un patrón de sombreado que no sea el precargado, visite los siguientes sitios:
- CADhatch.com tiene muchas plantillas de sombreado de AutoCAD gratuitas. Además de una amplia selección de plantillas originales, el sitio también ofrece un generador de sombreado, técnicas de sombreado y una guía para instalar plantillas descargables.
- ArchBlocks es un sitio pago donde puede descargar alrededor de 400 patrones de sombreado de AutoCAD de alta calidad. Nos encanta que cubran una amplia gama de áreas, desde arquitectura hasta mecánica y todo lo demás. Usaron la función Design Center en AutoCAD para agrupar plantillas en categorías para que pueda seleccionar fácilmente componentes individuales para insertarlos en sus dibujos.
- DWG Free es un sitio web gratuito que ofrece más de 900 plantillas diferentes para satisfacer todas sus necesidades. No es necesario registrarse y sus plantillas son compatibles con todas las versiones de AutoCAD posteriores a 2007. Nos gustó que también incluyan símbolos eléctricos. Puede que le lleve un poco más de tiempo encontrar lo que está buscando en su extensa biblioteca, pero puede valer la pena.
Sombreado de AutoCAD: todo lo que necesita saber
Haz lo tuyo
Si los patrones de sombreado incluidos con AutoCAD no se ajustan a sus necesidades y no puede encontrar lo que busca en un sitio de terceros, ¡también puede crear uno propio!
Tiene tres opciones para crear sus propios patrones de sombreado:
- Hay generadores de patrones de sombreado descargables gratuitos, como los de CADhatch.com , que puede usar en todos sus dibujos.

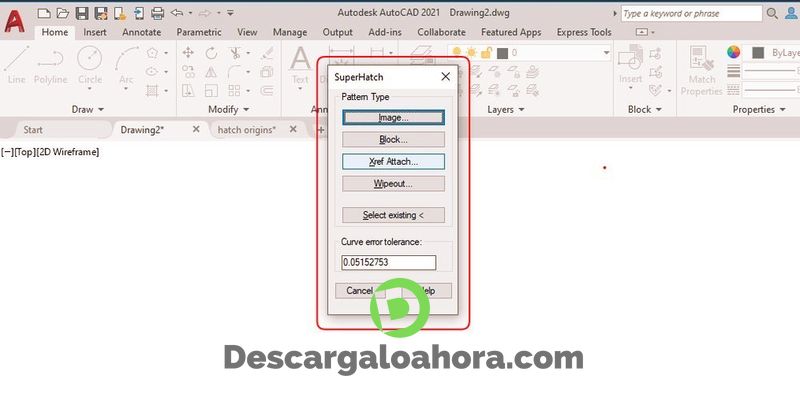

- El comando SuperHatch de AutoCAD Express Tool le permite crear sombreados directamente en AutoCAD, aunque no puede transferir estos sombreados de un dibujo a otro; viven exclusivamente en el archivo blueprint en el que fueron creados. Para obtener más información, consulta este tutorial de YouTube .
- También puede usar el Bloc de notas (o cualquier editor de texto Unicode), guardarlo como un archivo PAT y luego cargarlo en AutoCAD. Hay una guía útil en YouTube para obtener más información sobre esta opción .
Sombreado de AutoCAD: todo lo que necesita saber
consejos y trucos
Si se queda atascado en el camino, aquí hay algunos consejos sobre cómo llevar el sombreado más allá de lo básico y acelerar el proceso de dibujo:
- A veces, su sombreado tiende a moverse hacia el frente de su dibujo y oscurece los objetos que desea seleccionar. Esto es fácil de arreglar con el comando HatchToBack .
- ¿Quieres saber cómo deshacerte de los espacios que impiden que tus plantillas funcionen? Aquí hay un artículo sobre cómo arreglar los agujeros del techo corredizo .
- Utilice AutoLISP para crear rápidamente sombreados personalizados a partir de líneas y puntos.
- Agregue un color de fondo al patrón de sombreado.
- Cree un patrón de techo que acelerará el dibujo a expensas de un tamaño de archivo más pequeño.
- HPQuickPreview desactiva la vista previa de sombreado para archivos complejos para acelerar su dibujo.
- Ajuste o ignore las líneas de sombreado para controlar lo que elija, lo que hace que su trabajo sea más preciso al colocar y trabajar alrededor del sombreado.
- Aprenda a recortar la eclosión .
Si desea obtener más información, consulte más ofertas en AutoCAD Knowledge Network.
